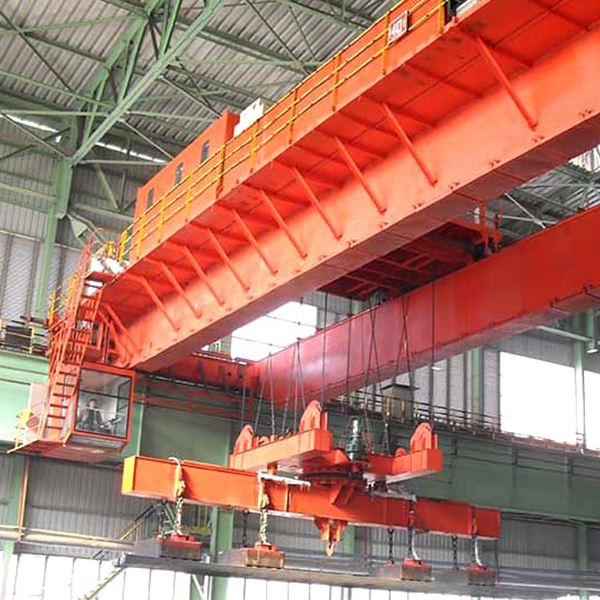

گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ 50 ٹن ڈبل گرڈر اوور ہیڈ ٹریولنگ کرین

1. پروڈکٹ کا تعارف:

گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ ڈبل گرڈر اوور ہیڈ کرین ایک ڈبل گرڈر برقی مقناطیسی پل کرین ہے جس میں متعدد مستطیل برقی مقناطیس ہیں۔ برقی مقناطیس thyristor rectifier سے چلتا ہے اور بجلی کی ناکامی کے مقناطیسی تحفظ کے نظام سے لیس ہے۔ ٹرالی کا آپریٹنگ میکانزم انٹرمیڈیٹ ورکنگ سسٹم کو اپناتا ہے، ٹرالی کی برقی ترسیل زاویہ اسٹیل اوپننگ کی شکل اختیار کرتی ہے، اور کنٹرول کا طریقہ بند ٹیکسی کنٹرول ہے۔

برقی مقناطیسی ہینگ بیم کا استعمال کرتے وقت، برقی مقناطیسی چک کا خالص وزن 8t سے زیادہ نہیں ہونا چاہیے۔ یہ لمبی بلیٹس، سٹیل پلیٹوں اور دیگر مواد کو اٹھانے کے لیے موزوں ہے۔ ریٹیڈ لفٹنگ کی صلاحیت میں برقی مقناطیس کا مردہ وزن اور ہینگ بیم کا مردہ وزن شامل ہے۔ یہ ورکشاپ ٹریک کی سمت کے ساتھ کارٹ چلانے کے طریقہ کار کی طولانی حرکت، ٹرالی کی پس منظر کی حرکت اور کام کرنے کے لیے برقی مقناطیس کی اٹھانے کی تحریک پر انحصار کرتا ہے۔ ہماری کمپنی صارفین کی ضروریات کے مطابق خصوصی ڈیزائن اور تیاری کر سکتی ہے۔ ورکنگ کلاس تک پہنچ سکتا ہے: A5-A8۔

2. پیرامیٹرز:

3. اجزاء:

گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ ڈبل گرڈر اوور ہیڈ کرین بنیادی طور پر ایک باکس کے سائز کے پل فریم، ایک لہرانے والی ٹرالی (برقی ہینگنگ بیم کے ساتھ)، ایک کارٹ آپریٹنگ میکانزم، ڈرائیور کی کیب اور ایک برقی کنٹرول سسٹم سے لیس ہے بجلی کی ناکامی مقناطیسی تحفظ کے نظام.

لہرانے کا طریقہ کار زیادہ تر ڈبل لفٹنگ پوائنٹس کی شکل میں سنگل موٹر، ​​ڈبل ریڈوسر اور ڈبل ڈرم کے انتظام کو اپناتا ہے۔ ہینگنگ بیم کی ترتیب کو دو قسموں میں تقسیم کیا گیا ہے: مین بیم پر کھڑا یا مرکزی بیم کے متوازی۔ باقی شکل QD کرین کی طرح ہے۔

دھات کے ڈھانچے میں پل فریم، ٹرالی فریم اور کنٹرول روم شامل ہیں۔ پل کا فریم دو اہم شہتیروں، دو سرے والے شہتیروں اور دیگر اجزاء جیسے کہ واکنگ پلیٹ فارم اور گارڈریلز پر مشتمل ہے۔ باکس کی شکل کا ڈھانچہ اپنایا گیا ہے، اور مرکزی بیم ٹرالی کا وزن اور بیرونی بوجھ برداشت کرتا ہے، اور اس میں کافی طاقت اور سختی ہے۔ یہ ایک ٹھوس پلیٹ بیم کا ڈھانچہ ہے جس میں اوپری اور نچلی کور پلیٹ اور دو عمودی جالے ہیں جو ایک بند خانے کی شکل کا حصہ بناتے ہیں۔

پل کے فریم کی سختی اور استحکام کو یقینی بنانے کے لیے مین بیم اور اینڈ بیم سختی سے جڑے ہوئے ہیں۔ اختتامی بیم کے درمیانی حصے بولٹ کے ذریعے جڑے ہوئے ہیں اور آسان نقل و حمل کے لیے انہیں 2-3 حصوں میں تقسیم کیا جا سکتا ہے۔ کارٹ کا وہیل سیٹ اینڈ بیم کے نیچے نصب کیا جاتا ہے، جو کرین کی تمام عمودی سمتوں میں بوجھ اٹھاتا ہے۔

ٹرالی فریم ایک فریم ہے جو لہرانے کے طریقہ کار اور ٹرالی چلانے کے طریقہ کار کے مختلف اجزاء کو سپورٹ اور انسٹال کرتا ہے، اور یہ ایک ساختی رکن بھی ہے جو اٹھانے والے تمام بوجھ کو اٹھاتا اور منتقل کرتا ہے۔

فکسڈ ہینگ بیم کا ڈھانچہ۔ اسے دو قسموں میں تقسیم کیا گیا ہے: ہینگنگ بیم مین بیم کے متوازی ہوتی ہے اور ہینگنگ بیم مین بیم پر کھڑی ہوتی ہے۔ اگر ہینگنگ بیم مین بیم کے متوازی ہے تو، دونوں ڈرموں کے محور بھی مین بیم کے متوازی ہوتے ہیں، جو ایک چھوٹے ٹریک گیج اور ایک بڑے پہیے کی بنیاد کے ساتھ ایک ٹرالی بناتے ہیں۔ اگر ہینگنگ بیم مین بیم پر کھڑا ہے تو دو ڈرموں کے محور بھی مین بیم پر کھڑے ہوتے ہیں، جو ایک بڑے ٹریک گیج اور چھوٹے پہیے کی بنیاد کے ساتھ ایک ٹرالی بناتے ہیں۔

ہینگنگ بیم کے اوپری حصے کو دو پن شافٹ کے ذریعے لہرانے کے طریقہ کار کے دو ہکس پر لٹکایا جاتا ہے، اور ہینگنگ بیم کو اٹھانے اور ہکس کو نیچے کرنے کے ذریعے آسانی سے اٹھایا اور نیچے کیا جا سکتا ہے۔ بھاری اشیاء کو جذب کرنے اور اٹھانے کے لیے برقی مقناطیس کو زنجیر کے ذریعے ہینگنگ بیم کے پن شافٹ پر لٹکایا جاتا ہے۔ مختلف لٹکنے والی اشیاء کی ضروریات کو پورا کرنے کے لیے بیم کے نیچے متعدد لفٹنگ پوائنٹس ہو سکتے ہیں۔ سنکی بوجھ 0.5 میٹر سے زیادہ نہیں ہے۔

4. قابل اطلاق ماحول:

گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ ڈبل گرڈر اوور ہیڈ کرین اسٹیل، آئرن بلاکس، سکریپ آئرن، سکریپ اسٹیل، آئرن فائلنگز اور دیگر مواد کو لے جانے اور لمبے حصوں، سلاخوں، پلیٹوں، سکریپ اسٹیل، کنڈلی وغیرہ کو اٹھانے کے لیے استعمال ہوتی ہے۔

5. پہننے کے حصے:

گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ ڈبل گرڈر اوور ہیڈ کرین کے پہنے ہوئے حصوں میں لوڈ محدود کرنے والا، رسی گائیڈز، کپلنگ اور بریک شامل ہیں۔

6. گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ ڈبل گرڈر اوور ہیڈ کرین کو کیسے چلایا جائے؟

کنٹرول روم ٹرانسمیشن سائیڈ پلیٹ فارم کے نیچے معطل ہے، اور ڈرائیور کی کیب دو قسم کی ہوتی ہے: کھلی قسم اور بند قسم۔

7. نقل و حمل:

8. ہمیں کیوں منتخب کریں؟

20 سے زیادہ تکنیکی بہاؤ آزادانہ طور پر چلائیں۔

ہم ہر قسم کی OEM/ODM خدمات پیش کر سکتے ہیں۔

DIN، ISO، BS، CMAA، CE اور دیگر بڑے بین الاقوامی معیارات سے تصدیق شدہ۔

9. گھومنے والی برقی مقناطیسی ہینگنگ بیم کے ساتھ ڈبل گرڈر اوور ہیڈ کرین کے بارے میں اکثر پوچھے جانے والے سوالات

(1) کیا آپ کے پاس انجینئر اوورسیا انسٹالیشن سروس ہے؟

جی ہاں؛ ہمارے پاس ہے؛

(2) آپ کے پاس کس قسم کی مصنوعات ہیں؟

اوور ہیڈ کرین؛ گینٹری کرین، لہرانا؛ وغیرہ

(3) کیا ہم مقامی میں اسپیئر پارٹس خرید سکتے ہیں جب وہ کام سے باہر ہو جائیں؟

ہمارے اہم برقی حصوں کا برانڈ کچھ بہت عام برانڈز ہیں؛ پوری دنیا کو خریدنا بہت آسان ہے۔ لیکن اگر کوئی مشکل ہو تو ہم آپ کو ایکسپریس کے ذریعے پوسٹ کر سکتے ہیں، جیسے DHL، UPS، FEDEX، Aramex، وغیرہ۔
